激光焊接怎么選吹氣方式？同軸和側吹用哪個？

在激光錫焊技術向精密化、微小化方向快速演進的今天，保護氣的應用已成為影響焊接質量的關鍵因素之一。隨著電子產品集成度持續提升，最小焊盤尺寸降至 0.15mm、間距僅 0.25mm 的精密焊接場景日益普遍，保護氣不僅要實現防氧化、穩成型的基礎功能，更需適配微小空間操作、非接觸式焊接的特殊需求。錯誤的用氣選擇 —— 無論是氣體種類、流量參數還是吹氣方式，都可能導致焊縫氧化、氣孔、錫球飛濺等缺陷，直接拉低焊接良率。作為深耕激光錫球焊領域二十余年的技術領航者，松盛光電結合自主研發的激光錫球焊標準機(單工位)的實踐經驗，系統解析激光焊接的 “用氣之道”，重點對比側吹與同軸吹氣的適配場景，為精密制造企業提供專業選型參考。

一、保護氣的核心價值：精密焊接的 “隱形保障”

在激光錫焊過程中，保護氣的作用遠不止 “隔絕空氣”，其對焊接質量的影響貫穿錫球熔化、潤濕、凝固全流程，尤其在無助焊劑、微小間距的精密場景中，更是決定良率的核心因素。

保護氣的首要核心價值是抑制氧化。激光焊接時，錫料(如 SAC305 無鉛錫料)與基材(銅、鎳等)在高溫下極易與空氣中的氧氣反應，生成 SnO?、CuO 等氧化膜，這些氧化膜會阻礙錫料潤濕焊盤，導致虛焊、焊點表面粗糙等問題。松盛光電激光錫球焊標準機采用 “無需助焊劑” 的清潔設計，缺乏助焊劑的脫氧作用，因此對保護氣的防氧化能力提出更高要求 —— 通過持續穩定的氣體覆蓋，將焊接區域氧含量控制在 30ppm 以下，可有效避免氧化膜生成，確保焊縫光潔平滑。

其次，保護氣能穩定焊縫成型。錫料熔化后形成的熔池在表面張力作用下易出現收縮不均，保護氣的氣流壓力可輔助熔池均勻鋪展，減少錫球飛濺與橋連風險。在 0.25mm 窄間距焊接中，穩定的氣流能防止熔化的錫料向相鄰引腳擴散，這也是松盛光電激光錫球焊良率能穩定在 99.6% 以上的關鍵因素之一。

此外，保護氣還能提升激光能量利用率。焊接過程中產生的金屬蒸汽與等離子云會吸收、反射激光，降低激光對錫球的加熱效率。合適的保護氣可吹散等離子云，減少激光能量損耗，尤其在焊接高反射率材質時，這一作用更為顯著。同時，保護氣還能減少氣孔缺陷 —— 通過氣流帶走熔池中的水汽、雜質，避免凝固后形成內部氣孔，提升焊點結構的致密性與機械強度。

值得注意的是，保護氣的作用具有 “雙向性”：流量過大可能導致熔池被氣流沖擊，出現焊縫塌陷、錫料偏移;流量過小則無法形成有效保護，導致氧化加劇;氣體純度不足會引入雜質，直接影響焊點可靠性。因此，“精準匹配” 是保護氣使用的核心原則。

二、保護氣種類選型：聚焦精密錫焊的適配性

常用的激光焊接保護氣主要有氮?dú)?N?)、氬氣(Ar)、氦氣(He)，三者的物化性質差異顯著，適配場景也各有側重。松盛光電結合精密電子焊接的需求，經過海量測試驗證，最終選定氮?dú)庾鳛榧す忮a球焊標準機的專屬保護氣，其核心邏輯在于氮?dú)鈱?duì)精密錫焊場景的全方位適配。

從物化性質來看，氮?dú)獾碾婋x能適中，在激光作用下的電離程度溫和，既能有效吹散等離子云，保障激光能量利用率(與松盛光電激光系統 3‰的能量穩定限形成協同)，又不會因過度電離影響焊接穩定性。與氬氣相比，氮?dú)獾拿芏雀m合微小空間操作 —— 氬氣密度較大，易在焊縫底部積聚，對于立體焊接或深腔焊點可能形成氣體殘留;而氮?dú)獾牧鲃?dòng)性更優，能在 0.15mm 的微小焊盤周圍形成均勻保護層。與氦氣相比，氮?dú)獾某杀緝?yōu)勢極為明顯，氦氣電離能最高、防氧化效果好，但價格是氮?dú)獾臄?shù)十倍，難以滿足批量生產的成本控制需求，僅適用于高附加值科研產品，而氮?dú)饽芷胶獬杀九c性能，適配 3C 電子、車載電子等規?；a(chǎn)場景。

從材質適配性來看，氮?dú)馀c精密焊接常用材質的兼容性極佳。3C 電子、半導體領域廣泛使用的銅、鎳、不銹鋼等基材，與氮?dú)庠诤附訙囟认虏粫?huì)發生化學反應，不會生成影響焊點性能的化合物。對于不銹鋼基材，氮?dú)膺€能略微提升焊點強度;而氬氣在焊接高導熱材質時，保護效果易受氣流擾動影響;氦氣雖兼容性好，但成本限制了其規?；瘧?yīng)用。這也印證了松盛光電選擇氮?dú)庾鳛楸Ｗo(hù)氣的科學性 —— 其激光錫球焊標準機廣泛應用于攝像頭模組、VCM 音圈電機、MEMS 傳感器等產品，氮?dú)饽芡昝肋m配這些場景的材質需求。

此外，氮?dú)獾墓?yīng)與使用便捷性也更符合工業生產需求。松盛光電激光錫球焊標準機適配的氮?dú)庖?guī)格為 0.5MPa 壓力、99.99%-99.999% 純度，這類氮?dú)庠诠I(yè)領域易獲取，無需特殊存儲條件，配合設備自帶的氮?dú)獗Ｗo(hù)系統，可實現持續穩定供應，降低企業的供應鏈成本。

三、側吹 vs 同軸吹氣：精密焊接的選型關鍵

保護氣的吹氣方式直接決定氣體覆蓋的均勻性與有效性，目前主流的側吹與同軸吹氣兩種方式，并無絕對優劣之分，核心在于是否適配焊接場景的需求。結合激光錫球焊 “微小間距、非接觸式、高精度” 的技術特點，松盛光電明確選擇同軸吹氣作為激光錫球焊標準機的專屬吹氣方式，這一選擇背后是對精密焊接場景的深度適配。

1. 側吹：傳統場景的基礎選擇

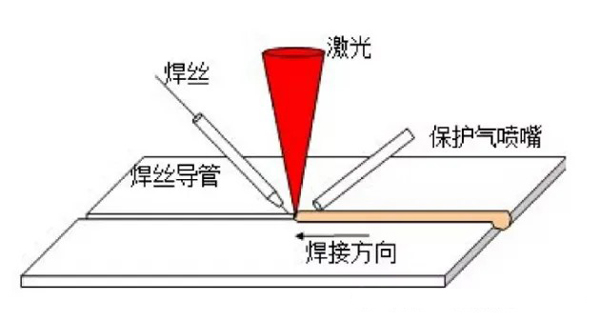

側吹是指保護氣從激光頭側面的噴嘴噴出，斜向覆蓋焊接區域。其優勢在于結構簡單、安裝便捷，氣流方向易調整，適合焊接空間開闊、焊盤尺寸較大(≥1mm)、無遮擋的場景。例如，在大型金屬構件的激光焊接中，側吹能通過調整噴嘴角度，實現寬范圍的氣體覆蓋，且不易受到工件結構的阻礙。

但在精密激光錫焊場景中，側吹的局限性尤為明顯。首先，側吹存在保護死角 —— 對于 0.15mm 的微小焊盤，斜向氣流難以實現全包裹式覆蓋，焊盤邊緣易出現氧化;其次，側吹的氣流穩定性較差，易受外界氣流干擾，在 0.25mm 窄間距焊接中，可能導致錫球飛濺或橋連;此外，側吹的氣流會對熔化的錫料產生側向沖擊力，影響熔池鋪展，尤其在立體焊接或深腔焊點中，可能導致焊點成型不規則。

2. 同軸吹氣：精密錫焊的最優解

同軸吹氣是指保護氣從激光頭內部噴出，與激光束同軸同步覆蓋焊接區域，形成 “環形氣流保護罩”。這種吹氣方式與松盛光電激光錫球焊標準機的非接觸式、微小間距焊接需求高度契合，其核心優勢體現在三個維度：

一是保護無死角。同軸吹氣的環形氣流能從各個方向均勻包裹焊盤與錫球，尤其適配 0.15mm 最小焊盤的焊接需求，確保錫球熔化、潤濕、凝固全過程都處于氣體保護中，徹底避免局部氧化。松盛光電通過優化噴嘴結構，使氣流在焊接區域形成穩定的正壓環境，氧含量可穩定控制在 30ppm 以下，這是側吹方式難以實現的。

二是氣流穩定性高。同軸吹氣的氣流方向與激光束一致，不受外界氣流干擾，且能與設備的整體大理石龍門平臺架構形成協同 —— 大理石平臺的高穩定性減少了設備運行時的振動，避免氣流波動，確保在 3 球 / 秒的高速焊接中，保護氣覆蓋始終均勻。這種穩定性在窄間距焊接中尤為重要，能有效防止錫料因氣流擾動產生的橋連風險。

三是適配復雜焊接場景。松盛光電激光錫球焊標準機支持微小空間立體焊接，對于有遮擋、深腔等復雜結構的焊點，同軸吹氣的氣流能跟隨激光束精準到達焊接位置，而側吹的氣流易被工件結構阻擋，無法形成有效保護。例如，在 HDD(硬盤)的 HGA 組件焊接中，焊點被殼體遮擋，同軸吹氣能穿透狹小空間實現保護，側吹則因氣流受阻導致氧化率顯著升高。

此外，松盛光電還對同軸吹氣的參數進行了精準優化。其激光錫球焊標準機的氮?dú)鈮毫υO(shè)定為 0.5MPa，這一參數是基于不同錫球規格(0.15mm-1.5mm)的測試結果確定的 —— 壓力過低無法有效吹散等離子云，壓力過高則會沖擊熔池。配合自主研發的噴錫球機構，氣流能與錫球噴射精準協同，既保障保護效果，又不會干擾錫球的落點精度(定位精度達 0.15mm)。

3. 選型原則：場景適配優先

綜合來看，側吹與同軸吹氣的選型需遵循 “場景適配” 原則：若焊接場景為焊盤尺寸較大、空間開闊、對精度要求一般(如普通金屬構件焊接)，側吹可滿足基礎需求;若為微小間距(≤0.25mm)、微小焊盤(≤0.15mm)、立體焊接或無助焊劑的精密場景(如 3C 電子、醫療電子、半導體焊接)，則同軸吹氣是必然選擇。

松盛光電的實踐數據也印證了這一原則：其激光錫球焊標準機采用同軸吹氣方式，在攝像頭模組、VCM 音圈電機等精密產品的焊接中，氧化缺陷率控制在 0.2% 以下，遠低于側吹方式的 3%-5%;在軍工電子的高可靠性焊接場景中，同軸吹氣帶來的穩定保護，使焊點經過 1000 次高低溫循環后無失效，滿足嚴苛的可靠性要求。

四、松盛光電的用氣解決方案：從硬件到工藝的全鏈條優化

保護氣的正確使用不僅依賴吹氣方式的選擇，更需要設備硬件、參數匹配、工藝協同的全鏈條支撐。松盛光電激光錫球焊標準機圍繞 “氮?dú)?+ 同軸吹氣” 的核心配置，構建了全方位的用氣解決方案，確保保護氣發揮最優效果。

在硬件設計上，設備搭載穩定的氮?dú)獗Ｗo(hù)系統，支持 99.99%-99.999% 高純度氮?dú)廨斎?，?nèi)置精密壓力調節閥，可實現 0.5MPa 壓力的精準穩定輸出，避免因壓力波動影響保護效果。焊接頭采用高精密結構設計，激光位置三軸可調，可根據焊點位置微調同軸吹氣的覆蓋范圍，確保氣流與焊盤精準對齊。同時，焊接頭自帶清潔系統，能定期清理噴嘴殘留錫渣，避免氣流通道堵塞，保障氣流均勻性，噴嘴壽命可達 30-50 萬次，降低維護成本，無需拆卸即可完成清潔，大幅提升生產效率。

在參數匹配上，松盛光電基于 20 年 + 的行業經驗，建立了 “錫球規格 - 焊點尺寸 - 氣體流量” 的數據庫。例如，焊接 0.15mm 微小錫球時，匹配較低的氣流流量，避免沖擊錫球;焊接 1.5mm 大規格錫球時，適當增大流量，確保熔池充分保護。設備的智能化計算機控制系統可實時監測氮?dú)鈮毫εc流量，一旦出現異常(如壓力低于 0.4MPa)，立即暫停焊接并發出預警，避免不合格用氣導致批量缺陷。

在工藝協同上，保護氣系統與激光系統、供球系統實現深度聯動。激光采用分段脈沖加熱技術(預熱 - 熔化 - 冷卻)，保護氣流量也隨之動態調整：預熱階段采用低流量，避免冷卻過快;熔化階段加大流量，抑制氧化與等離子云;冷卻階段恢復低流量，輔助焊點平穩凝固。這種協同設計使保護氣的作用貫穿焊接全流程，與設備的 3‰激光能量穩定限、0.15mm 定位精度形成合力，共同保障焊接質量。

在實際應用中，這一解決方案已得到充分驗證：某醫療電子企業的傳感器焊接，通過氮?dú)?+ 同軸吹氣的組合，實現了無氧化、無氣孔的高潔凈焊接，順利通過 FDA 認證;在車載電子傳感器模塊焊接中，穩定的保護氣供應使焊點剪切強度≥1.8N/pin，滿足極端環境使用要求。

五、激光焊接用氣的常見誤區與優化建議

結合海量項目實踐，松盛光電總結了激光焊接用氣的四大常見誤區，并給出針對性優化建議，幫助企業規避風險、提升焊接質量。

誤區一：盲目追求高純度，忽視流量匹配。部分企業認為氮?dú)饧兌仍礁咴胶?，卻忽略流量與焊接場景的適配 —— 使用 99.999% 高純度氮?dú)獾髁窟^大，導致熔池被沖擊，焊點成型不良。建議：根據焊盤尺寸與錫球規格匹配流量，無需盲目追求過高純度，99.99% 純度已能滿足多數精密場景需求，配合設備的氣體過濾模塊，可有效去除雜質。

誤區二：混淆側吹與同軸吹氣的適配場景。在 0.25mm 窄間距焊接中仍采用側吹方式，導致保護死角。建議：微小間距、立體焊接、無助焊劑場景優先選擇同軸吹氣;若因設備限制采用側吹，需調整噴嘴角度(與焊接面呈 30-45°)、縮短噴嘴距離(≤5mm)，并增加氣體流量補償保護死角，但需注意避免氣流沖擊熔池。

誤區三：忽視氣體管路的清潔與干燥。氮?dú)夤苈分袣埩舻挠臀邸⑺麜?huì)隨氣流進入焊接區域，導致焊點氣孔。建議：定期清洗氣體管路，在管路前端加裝干燥過濾器;同時，避免管路彎折導致氣流不暢，影響保護效果。

誤區四：長期不維護噴嘴，導致氣流紊亂。焊接頭噴嘴殘留的錫渣會堵塞氣流通道，破壞環形氣流的均勻性，導致局部保護失效。建議：按照設備維護手冊定期清潔噴嘴，松盛光電激光錫球焊標準機的焊接頭自帶清潔系統，操作便捷且無需拆卸，可節省維護時間;若噴嘴磨損嚴重(如使用超過 50 萬次)，需及時更換，避免影響氣流形態。

誤區五：忽視環境因素對保護氣的影響。車間溫濕度波動過大、外界氣流干擾，會破壞保護氣的穩定覆蓋。建議：將焊接區域的環境溫度控制在 20-25℃、濕度≤50%，避免水汽凝結;在開放式車間中，可搭建簡易防護罩減少氣流干擾，松盛光電激光錫球焊標準機的整體結構設計具備一定封閉性，配合大理石平臺的高穩定性，可減少外界環境對氣流的影響。

六、總結：精密錫焊 “用氣” 的核心邏輯 —— 適配與協同

激光焊接的 “用氣之道”，核心在于 “適配” 與 “協同”：氣體種類需適配材質與成本需求，吹氣方式需適配焊接精度與場景復雜度，參數設置需適配錫球規格與焊點尺寸，同時實現設備硬件、工藝流程、環境條件的協同聯動。

對于精密激光錫球焊而言，“氮?dú)?+ 同軸吹氣” 的組合是經過實踐驗證的最優解 —— 氮?dú)馄胶饬朔姥趸Ч⒊杀九c適配性，同軸吹氣解決了微小間距、復雜場景的保護難題，二者的結合能最大程度發揮保護氣的核心價值。松盛光電基于這一邏輯，通過自主研發的激光錫球焊標準機，將硬件設計、參數匹配、工藝協同融為一體，實現了 99.6% 以上的焊接良率，為 3C 電子、醫療電子、軍工電子等領域提供了可靠的精密焊接解決方案。
