MiniLED激光巨量焊接系統結構說明及安裝維護

之前奧萊光電的產品中有提及到MiniLED激光巨量焊接系統相關的產品結構特點和產品技術參數，也就是該系統產品手冊的第一章主要內容。下面奧萊小編繼續帶來后幾個章節的內容。

第二章 結構說明

2.1 概要結構說明

焊接頭由七大部件組成，以QBH為例，從上往下依次為：1.QBH接頭、2.準直模組、3.DOE組件、4.CCD成像模組、 5.測溫儀模組、6.聚焦模組、7.保護玻璃模組、8.同軸吹氣模組、。

第三章 光學&機械安裝

3.1. 焊接頭的固定

焊接頭與機床的固定是通過安裝底板實現的。

3.2. 管路安裝

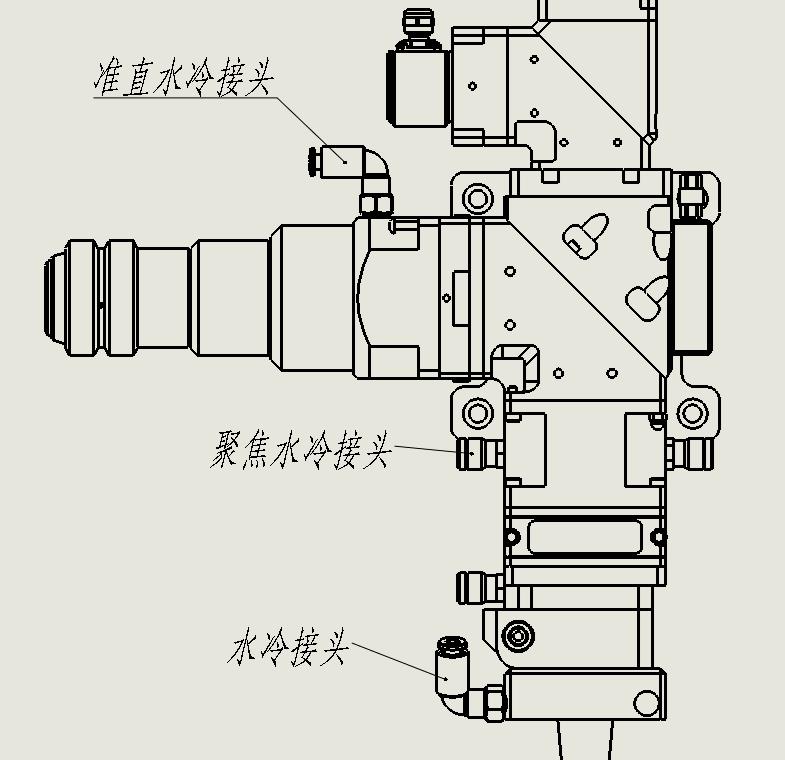

3.2.1. 水冷接口

水冷固定板上，有進水口和出水口。建議功率高于1000瓦時，啟用水冷裝置。此外，本系列切割頭功率不能大于2000瓦。管道結構請參考圖4。

圖3

建議流量請參照表1。只要滿足以下表1的要求，水冷回路可以一直循環使用。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?表1

3.2.2. 輔助氣體接口

圖4

輔助氣體管道位置請參考圖4。最大壓力為25BAR。

若有雜質混入輔助氣體，如碳?xì)浠衔?THC)和濕氣(H2O)，鏡片可能受損。建議輔助氣體規格請參考表2。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?表2

要防止雜質進入管路，影響光學系統的正常工作。非金屬材料能隨著氧和濕氣進入系統，并成為灰塵和碳?xì)浠衔锏膩碓础Ｋ越ㄗh采用不銹鋼管道和配件。過濾網能將顆粒清楚道0.01微米以下，凈化器能防止油和水進入鏡片，以保證系統的正常使用。

3.3. 光纖插入固定方法

本系列切割頭適用于大多數工業光纖，光纖的導入靠光纖連接塊來完成。

QBH導入

操作順序：

1、將連接塊頂端的塑料保護蓋取下。

2、將QBH上的小孔對準連接塊上的小孔，插入QBH，直插到底。

3、順時針擰緊連接塊上的固定螺母，如圖5所示。

4、上提固定螺母，再次順時針方向擰緊。

圖5

3.4. DOE調整(改變光斑方向)

如圖DOE組件可以自由旋轉，此結構可以改變光斑方向。

光斑方向調整

旋轉圖示旋鈕，可以360°改變光斑方向，方向固定后，扭緊鎖緊螺絲固定

3.5. 測溫儀安裝

1.將測溫儀探頭旋入固定塊，將固定塊連接到主體。

2.將測溫儀控制盒電氣連接接頭插入到測溫儀電氣接口，完成電氣連接。

圖6

第四章 電氣軟件安裝

電氣接線 → 軟件安裝 → 系統啟動 → 軟件參數設置 → 開始工作

第五章 日常維護

5.1. 保護鏡片的維護

保護鏡片位于調焦模塊的底部，當鏡片上附著雜質或異物時，會導致鏡片損壞，因此需要定期維護鏡片，建議一周清潔一次。如圖7所示。

保護鏡片是易損件，損壞后需要更換。

維護/更換時，務必帶上防塵手套或指套，以免手上的油漬和灰塵污染鏡片。

清潔鏡片溶劑采用無水分析純乙醚+分析純無水酒精各占50%混合，不能使用醫用消毒酒精，否則會報廢鏡片。

圖7

5.2. 聚焦鏡片的維護

聚焦鏡片位于模塊內部，可以定期進行維護，建議1~2個月清潔一次。

維護/更換作業前，務必帶上防塵手套或指套，以免手上的油漬和灰塵污染鏡片。

5.3. 準直鏡片的維護

準直鏡片只用于QBH光纖連接器，鏡片是可以維護/更換的。建議每3~5個月清潔一次準直鏡片。維護/更換作業前，務必帶上防塵手套或指套，以免手上的油漬和灰塵污染鏡片。

5.4. 激光器的維護

激光器必須工作在不高于25度的恒溫環境，劇烈的環境溫度變化會帶來激光器的不穩定，影響加工良率。同時要求環境潔凈無塵，恒溫恒濕，如果激光器帶有外置水冷或者TEC制冷，要求環境濕度大于70%，并且激光器制冷溫度不得低于環境溫度超過5度以上。
